در این مقاله به   نحوه تعمیر انواع منبع تغذیه الکتروپیک و روش ست و رفع عیب آن میپردازیم
یکی از راه های امن در تست و تعمیر منبع تغذیه آیفون تصویری استفاده از تست لامپ110 می باشد.
تست 110 در مقابل اتصال کوتاه و سوختن قطعات تعویض شده در هنگام  تعمیر منبع تغذیه به شما کمک میکند.

تغذیه را در تست ۱۱۰ میزنیم سه حالت پیش  می آید  :

• 1 : لامپ تست خاموشه
• 2 : لامپ تست پر نور روشنه
• 3 : لامپ تست خاموش خروجی دارد ولی کم است یا زیاد

آموزش تعمیر انواع منبع تغذیه الکتروپیک و رفع عیوب پیش آمده :

برد تغذیه الکتروپیک مدل 592 :

 1  :  لامپ تست خاموش است :
فیوز را تست میکنیم دلیل سوختن فیوز این است که یا اتصال در مداره یا نوسان زده اگر فیوز را تعویض کردیم

2  : لامپ تست پر نور روشن است  :

دوباره به تست زدیم و دوباره اتصال بود وریستور .پل دیود و خازن صافی تغذیه را تست وتعویض میکنیم.
اگر سالم بودند ای سی مدار را خارج کرده دو باره به تست میزنیم .
اگر اتصال برقرار نبود با خارج کردن ای سی خازن ۲۲ میکرو را تخلیه شارژ میکنیم

(در پایین همین مطلب تخلیه شارژ خازن و دلیل تخلیه را برای کلیه تغذیه های تعمیری توضیح خواهم داد)
بعد همزمان ای سی tny178  یا dm0265  و اپتوکوپلر خازن کنارش ۴۷میکرو یا ۲۲ میکرو۳۵ ولت تعویض میکنیم تغدیه روشن می شود.

3 :  اگر تغذیه روشن شد و ولتاژش کمتر از حد مجاز بود و یا زیر بار کم میاورد :
خازنهای خروجی ۴۷۰ میکرو  و tl431 را تعویض میکنیم
در این تغدیه های سویچینگ اگر فقطافزایش  ولتاژ داشتیم خازن  ۴۷ میکرو  ۳۵ ولت و فقط اپتوکوپلر را تعویض میکنیم

روش دشارژ خازنهای صافی ورودی تغذیه . با دو سر دو شاخه هویه یا دو سر سیم لامپ ۱۰۰ هیچگاه خازن ها را که شارژ شده اند
با اتصال کوتاه تخلیه یا دشارژ نکنید چون خازن مایعی داخلش هست که خراب میشه.

 تعمیر مدلی دیگری از  انواع منبع تغذیه الکتروپیک :

جهت تعمیر این مدل تغذیه ایفون اولین کار تست ظاهر قطعات هست که ایا خازن ویا ای سی و.. ترکیدگی  ندارند.

 مراحل تست و  تعمیر انواع منبع تغذیه الکتروپیک :

منبع  تغدیه را به تست لامپ سری ۱۱۰ میزنیم سه مورد مشاهده میشود .

• 1 : لامپ خاموش
• 2 : لامپ پر نور روشن
• 3 :  تغدیه خروجی دارد ولی یا کم است یا زیاد تر از ۱۵ ولت

نکته مهم :   ولتاژ خروجی درتعمیر انواع منبع تغذیه الکتروپیک باید 15.5 نشان بدهد .

1 : لامپ تست خاموش :

فیوز را تست میکنیم و اگر سوخته بود تعویض میکنیم
و دوباره به تست ۱۱۰ یا لامپ سری میزنیم دو حالت به وجود می آید .

2 :لامپ پر نور است :

با وصل به تست ۱۱۰ لامپ پر نور روشن است یعنی اتصال در مدار است .
اول وریستور را تست میکنیم .دوم پل دیود را تست می کنیم .سوم خازن ۲۲ میکروفاراد ۴۰۰ ولت را تست میکنیم
اگر خراب بودن تعویض میکنیم اگر سالم بودند ای سی 5l0380R را خارج میکنیم دوباره به تست میزنیم.

اگر اتصال رفع شده بود همزمان ای سی 5L  .اپتوکوپلر 81  را تعویض می کنیم .

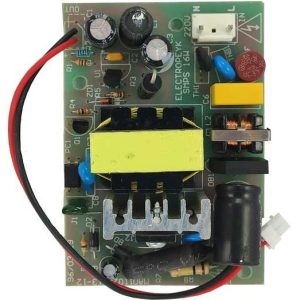

دوستان عزیز امروز موارد تعمیرات تغذیه ایفون مدل ۱۲۸۶ را دنبال میکنیم

3 : تغذیه خروجی دارد یا کم است یا زیاد :

یک مورد دیگه هم هست در  تعمیر انواع منبع تغذیه الکتروپیک اتصال نیست ولی خروجی نداریم
باید ولتاز دو سر خازن ۴۷ میکرو را بگیریم باید ۱۲ ولت یا یکم کمتر یا بیشتر باشد

اگر بود از ای سی 5l است باز ای سی اپتوکوپلر خازن ۴۷ همزمان تعویض شوند
اگر نبود ولتاژ دو سر ۴۷ میکرو مقاومت ۲۲۰ کیلو روکش دار یا وارنیش خورده را تعویض میکنیم.
