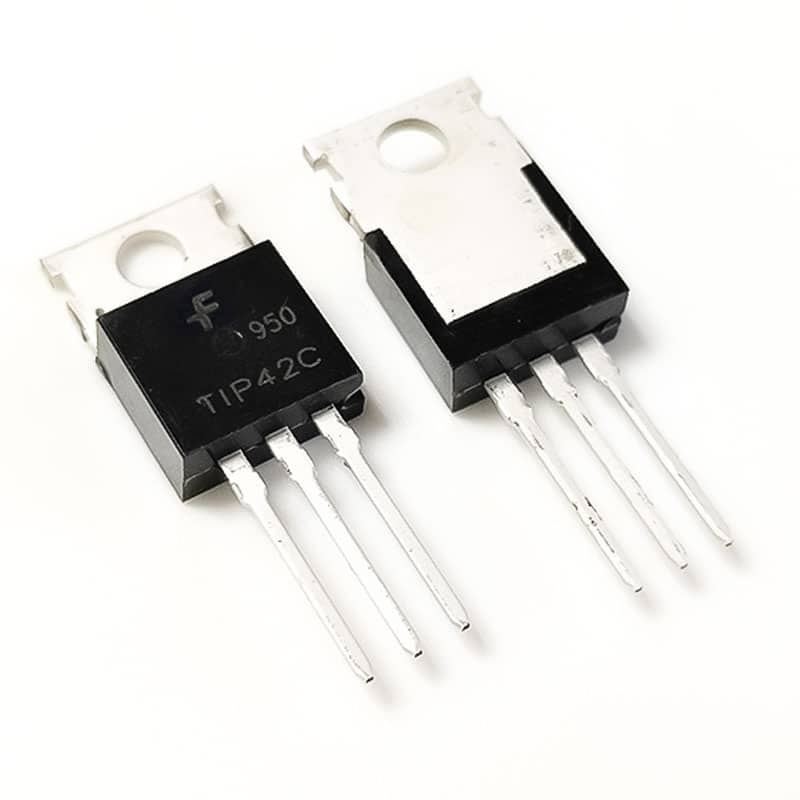

ترانزیستور TIP42C یک ترانزیستور قدرتی PNP است (برخلاف TIP127 که دارلینگتون است).
این قطعه در صنایع مختلف و همین‌طور در محصولات الکتروپیک (مثل درب بازکن‌های تصویری، آیفون‌ها و منابع تغذیه آن‌ها) کاربرد دارد.

پایه‌های ترانزیستور TIP42C :

1. Base (B) – پایه کنترل

2. Collector (C) – متصل به بار یا ولتاژ مثبت

3. Emitter (E) – معمولاً به منفی یا مسیر جریان اصلی متصل می‌شود

دیتا شیت ترانزیستور TIP42C :

• مشخصات اصلی TIP42C:

  • نوع: PNP Power Transistor (نه دارلینگتون)

  • ولتاژ کلکتور-امیتر (Vce): حداکثر 100 ولت

  • جریان کلکتور (Ic): تا 6 آمپر

  • توان تلفاتی (Pd): حدود 65 وات (با هیت‌سینک مناسب)

  • بهره جریان (hFE): حدود 15 تا 75 (بسته به جریان)

تفاوت ترانزیستورTIP42C با ترانزیستورTIP127:

• TIP42C: ترانزیستور PNP ساده، بهره جریان متوسط (hFE پایین‌تر).

• TIP127: ترانزیستور PNP دارلینگتون، بهره جریان خیلی بالا (hFE > 1000).

بنابراین TIP42C جریان بیشتری را تحمل می‌کند ولی برای سوئیچ‌کردن نیاز به جریان بیس بیشتری دارد.
