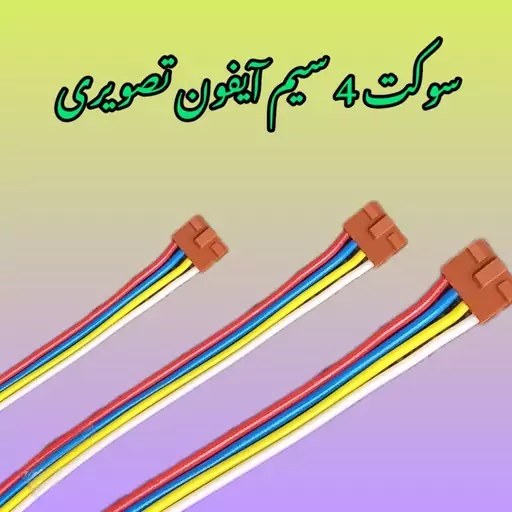

سوکت 4 سیم آیفون تصویری کوماکس

سوکت 4 سیم آیفون تصویری کوماکس برای اتصال بین پنل جلوی درب و مانیتور داخلی استفاده میشود.
این سیستم به صورت چهار سیمه طراحی شده و هر سیم وظیفه مشخصی دارد.
رنگبندی و وظایف سیمها در سوکت ۴ سیم کوماکس :
- 1 : صدا (قرمز)
- 2 : منفی (آبی)
- 3 : مثبت ( زرد)
- 4 : تصویر ( سفید)

نحوه اتصال سوکت 4 سیم آیفون تصویری کوماکس :
-
مانیتور داخلی: سوکت ۴ سیم به ترمینال پشت مانیتور متصل میشود.
-
پنل جلوی درب: سیمهای مربوطه به ترمینالهای پنل متصل میگردند.
نکات مهم در نصب سوکت 4 سیم آیفون تصویری کوماکس :
-
ترتیب اتصال سیمها: رعایت ترتیب صحیح سیمها بسیار مهم است؛ اشتباه در اتصال میتواند به دستگاه آسیب برساند.
-
استفاده از سیمهای با کیفیت: استفاده از سیمهای مسی با کیفیت بالا توصیه میشود.
-
بررسی ولتاژ: قبل از اتصال، ولتاژ خروجی ترانس را بررسی کنید تا با مشخصات دستگاه مطابقت داشته باشد.
